產品介紹
施邦高強度機械錨栓，也可以稱為后擴底機械錨栓，自切底機械錨栓。自切/擴底機械錨栓屬于純金屬類錨栓產品，無需依靠任何環氧類介質達到其錨固效果，完全具有耐高溫、可焊接的性能。工作原理安全可靠，即通過機械鎖鍵張開與錨孔產生的剪切力而提供予被連接物的拉力。大量應用在幕墻、地鐵、隧道、橋梁及其他重點工程項目。
材質
鍍鋅碳鋼/不銹鋼
產品優勢
1. 相對其他普通錨栓，鉆孔直徑較小，卻具有更強的抗拉、抗疲勞、抗震等性能，安全可靠。
2. 根據不同的使用環境有不同的材質，不同的防腐性能，均可滿足客戶的需求。
3. 品種規格齊全，特殊環境有專用的產品，也可以根據客戶的要求定做各種特殊 規格的產品。
4. 應用范圍廣，適用多種強度的混凝土基材以及可切入的其它基材。
5. 結構簡單，有良好的抗腐蝕和耐磨性，耐高溫，可焊接。
6. 適用于一切不宜植筋膠的環境。
應用領域
■幕墻 ■鋼結構 ■地鐵 ■橋梁 ■隧道 ■核電

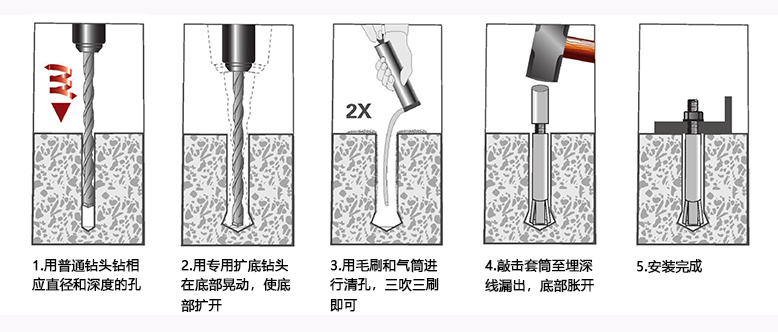

施工流程圖
安裝數據
| 型號 | 鉆孔 直徑 | 有效 埋深 | 最大 錨固 厚度 | 最小 基材 厚度 | 安裝 扭矩 kN | Hef對Vrd，cp 影響系數K | 混凝土椎體破壞 | 混凝土劈裂破壞 | 螺桿 總長 | ||||
| 臨界 間距 | 臨界 邊距 | 最小 間距 | 最小 邊距 | 臨界 間距 | 臨界 邊距 | ||||||||
| M10×130 | 16 | 60 | 18 | 100 | 40 | 2.0 | 210 | 105 | 70 | 70 | 210 | 105 | 130 |
| M12×130 | 18 | 80 | 20 | 120 | 80 | 2.0 | 210 | 105 | 77 | 77 | 210 | 105 | 130 |
| M12×150 | 100 | 150 | 240 | 120 | 80 | 80 | 240 | 120 | 150 | ||||
| M16×190 | 22 | 120 | 35 | 175 | 120 | 2.0 | 340 | 170 | 129 | 129 | 340 | 170 | 190 |
| M16×210 | 130 | 195 | 390 | 195 | 130 | 130 | 390 | 195 | 210 | ||||
| M16×240 | 163 | 195 | 490 | 245 | 131 | 131 | 490 | 245 | 240 | ||||
| M20×280 | 35 | 170 | 55 | 240 | 200 | 2.0 | 540 | 255 | 170 | 170 | 540 | 255 | 280 |
| M20×320 | 210 | 300 | 630 | 315 | 210 | 210 | 630 | 315 | 320 | ||||
1.表格安裝數據單位為mm,技術參數單位kN
2.表格數據基于C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規范追加混凝土強度影響系數
3.表格不銹鋼316為A4-70不銹鋼
4.表格設計荷載包含了材料分項安全系數
5.表格數據適用于：正確安裝，無邊距、無間距影響，最小基材厚度
6.表格未列出的產品，請參照《JGJ145-2013混凝土結構后錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請咨詢施邦（上海）實業有限公司技術部
預置式安裝技術參數
| 后擴底機械錨栓 預置式安裝 技術參數 | M10×130 | M12×130 | M12×150 | M16×190 | M16×210 | M16×240 | M20×280 | M20×320 | |
| 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | ||
| 非開 裂混 凝土 抗拉 參數 | 5.8 | 29.8/19.3 | 35.0/18.4 | 42.2/28.1 | 70.4/40.3 | 72.6/40.3 | 78.5/52.3 | 108.6/60.3 | 122.5/81.6 |
| 8.8 | 29.8/19.3 | 35.0/19.8 | 49.0/27.2 | 70.4/40.3 | 72.6/40.3 | 103.9/57.7 | 108.6/60.3 | 149.1/82.8 | |
| 304 | 19.2/6.7 | 31.8/11.1 | 31.8/11.1 | 61.7/23.3 | 66.3/23.3 | 66.3/23.3 | 100.5/35.2 | 100.5/35.2 | |
| 316 | 26.8/15.3 | 35.0/19.4 | 44.4/23.7 | 69.0/40.3 | 72.6/40.3 | 92.8/49.6 | 140.6/75.2 | 140.6/75.2 | |
| 非開 裂混 凝土 抗剪 參數 | 5.8 | 11.6/9.7 | 16.7/14.1 | 16.7/14.1 | 31.4/26.2 | 31.4/26.2 | 31.4/26.2 | 49.0/40.8 | 49.0/40.8 |
| 8.8 | 18.6/15.5 | 27.0/22.5 | 27.0/22.5 | 50.2/41.9 | 50.2/41.9 | 50.2/41.9 | 78.4/65.3 | 78.4/65.3 | |
| 304 | 4.0/3.4 | 6.7/5.6 | 6.7/5.6 | 13.9/11.6 | 13.9/11.6 | 13.9/11.6 | 21.1/17.6 | 21.1/17.6 | |
| 316 | 8.6/7.2 | 14.3/11.9 | 14.3/11.9 | 29.8/24.8 | 29.8/24.8 | 29.8/24.8 | 45.2/37.7 | 45.2/37.7 | |
| 開裂 混凝 土抗 拉參 數 | 5.8 | 20.5/11.4 | 25.3/13.8 | 35.0/19.4 | 45.6/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.2 |
| 8.8 | 20.5/11.4 | 28.0/15.0 | 35.0/19.4 | 51.9/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.2 | |
| 304 | 19.2/6.7 | 25.0/13.8 | 25.0/13.8 | 48.0/28.8 | 51.9/28.8 | 66.3/23.3 | 77.5/43.1 | 100.5/35.2 | |
| 316 | 20.5/11.4 | 25.0/13.8 | 35.0/19.4 | 51.9/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.1 | |
| 開裂 混凝 土抗 剪參 數 | 5.8 | 11.6/9.7 | 16.7/14.1 | 16.7/14.1 | 31.4/26.2 | 31.4/26.2 | 31.4/26.2 | 49.0/40.8 | 49.0/40.8 |
| 8.8 | 18.6/15.5 | 27.0/22.5 | 27.0/22.5 | 50.2/41.9 | 50.2/41.9 | 50.2/41.9 | 78.4/65.3 | 78.4/65.3 | |
| 304 | 4.0/3.4 | 6.7/5.6 | 6.7/5.6 | 13.9/11.6 | 13.9/11.6 | 13.9/11.6 | 21.1/17.6 | 21.1/17.6 | |
| 316 | 8.6/7.2 | 14.3/11.9 | 14.3/11.9 | 29.8/24.8 | 29.8/24.8 | 29.8/24.8 | 45.2/37.7 | 45.2/37.7 | |
1.表格安裝數據單位為mm,技術參數單位kN
2.表格數據基于C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規范追加混凝土強度影響系數
3.表格不銹鋼316為A4-70不銹鋼
4.表格設計荷載包含了材料分項安全系數
5.表格數據適用于：正確安裝，無邊距、無間距影響，最小基材厚度
6.表格未列出的產品，請參照《JGJ145-2013混凝土結構后錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請咨詢施邦（上海）實業有限公司技術部
穿透式安裝技術參數
| 后擴底機械錨栓 穿透式安裝 技術參數 | M10×130 | M12×130 | M12×150 | M16×190 | M16×210 | M16×240 | M20×280 | M20×320 | ||
| 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | 標準值/ 設計值 | |||
| 非開 裂混 凝土 抗拉 參數 | 5.8 | 23.2/17.8 | 33.7/25.9 | 33.7/25.9 | 62.8/48.3 | 62.8/48.3 | 62.8/48.3 | 98.0/75.3 | 98.0/75.3 | |
| 8.8 | 28.7/15.9 | 33.7/25.9 | 49.0/27.2 | 72.6/40.3 | 72.6/40.3 | 100.5/77.3 | 98.0/75.3 | 149.1/82.8 | ||
| 304 | 19.2/6.7 | 31.8/11.1 | 31.8/11.1 | 66.3/23.3 | 66.3/23.3 | 66.3/23.3 | 100.5/35.2 | 100.5/35.2 | ||
| 316 | 26.8/15.3 | 35.0/19.4 | 44.4/23.7 | 72.6/40.3 | 72.6/40.3 | 92.8/49.6 | 140.6/75.2 | 140.6/75.2 | ||
| 非開 裂混 凝土 抗剪 參數 | 5.8 | 37.9/31.6 | 47.2/39.3 | 47.2/39.3 | 69.6/58.3 | 69.6/58.3 | 69.9/58.3 | 188.2/156.8 | 188.2/156.8 | |
| 8.8 | 44.9/37.4 | 57.4/47.8 | 57.4/47.8 | 88.7/73.9 | 88.7/73.9 | 88.7/73.9 | 217.6/181.3 | 217.6/181.3 | ||
| 304 | 29.7/24.8 | 36.4/30.3 | 36.4/30.3 | 51.5/42.9 | 51.5/42.9 | 51.5/42.9 | 157.1/130.9 | 157.1/130.9 | ||
| 316 | 63.7/53.1 | 77.9/64.9 | 77.9/64.9 | 110.3/91.9 | 110.3/91.9 | 110.3/91.9 | 336.7/280.5 | 336.7/280.5 | ||
| 開裂 混凝 土抗 拉參 數 | 5.8 | 20.5/11.4 | 25.0/13.8 | 33.7/25.9 | 51.8/28.8 | 51.8/28.8 | 62.8/48.3 | 77.5/43.1 | 98.0/75.3 | |
| 8.8 | 20.5/11.4 | 25.0/13.9 | 35.0/19.5 | 51.8/28.8 | 51.8/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.2 | ||
| 304 | 19.2/6.7 | 25.0/13.8 | 31.8/11.1 | 51.9/28.8 | 51.9/28.8 | 66.3/23.3 | 77.5/43.1 | 100.5/35.2 | ||
| 316 | 20.5/11.4 | 25.0/13.8 | 35.0/19.4 | 51.9/28.8 | 51.9/28.8 | 74.2/41.2 | 77.5/43.1 | 106.5/59.1 | ||
| 開裂 混凝 土抗 剪參 數 | 5.8 | 37.9/31.6 | 47.2/39.3 | 47.2/39.3 | 69.6/58.3 | 69.6/58.3 | 69.9/58.3 | 188.2/156.8 | 188.2/156.8 | |
| 8.8 | 44.9/37.4 | 57.4/47.8 | 57.4/47.8 | 88.7/73.9 | 88.7/73.9 | 88.7/73.9 | 217.6/181.3 | 217.6/181.3 | ||
| 304 | 29.7/24.8 | 36.4/30.3 | 36.4/30.3 | 51.5/42.9 | 51.5/42.9 | 51.5/42.9 | 157.1/130.9 | 157.1/130.9 | ||
| 316 | 63.7/53.1 | 77.9/64.9 | 77.9/64.9 | 110.3/91.9 | 110.3/91.9 | 110.3/91.9 | 336.7/280.5 | 336.7/280.5 | ||
1.表格安裝數據單位為mm,技術參數單位kN
2.表格數據基于C20/C25基材混凝土，如基材等級變化，應遵循技術部門與設計圖紙的要求，按規范追加混凝土強度影響系數
3.表格不銹鋼316為A4-70不銹鋼
4.表格設計荷載包含了材料分項安全系數
5.表格數據適用于：正確安裝，無邊距、無間距影響，最小基材厚度
6.表格未列出的產品，請參照《JGJ145-2013混凝土結構后錨固技術規程》按照承載力極限狀態計算方式得出相應數據，具體方案請咨詢施邦（上海）實業有限公司技術部
